판넬

단열성능 및 결로현상

판넬의 단열성능 및 결로현상

판넬의 단열성능

K=단열재의 열전도율(Kcal/㎡h℃)/단열재 두께(m)(두께 : 단위 m/m)

판넬 두께	K(Kcal/㎡h℃)	사용온도범위	단열재를 스치로폼으로 사용했을 경우의 두께
50	0.42	+10℃ ~ -5℃	70
75	0.24	-5℃ ~ -25℃	123
100	0.18	-25℃ ~ -35℃	178
125	0.14	-35℃ ~ -45℃	213
150	0.12	-45℃ ~ -55℃	267
200	0.09	-55℃ ~ -60℃	326
비 고	*사용온도 범위는 참고치 입니다. 경제적인 판넬 두께의 산정은 규모, 용도, 지역에 따라 다르게 됩니다. *열전도율(Kcal/㎡h℃) : 경질 우레탄 폼 = 0.018 스치로 폼 = 0.032

*계산 : "예" 판넬두께 (42T) : (열전도율) 0.018 / (판넬두께) 0.042m = k値 0.4285
*판넬두께 (100T) : (열전도율) 0.018 / (판넬두께) 0.1m = k値 0.18

판넬의 결로현상

고온 다습한 장소에서 냉장고를 사용하면 표면에 물방울이 흐르는 일이 있습니다.
냉장고는 퉁풍이 잘 되고 시원한 장소에 설치하십시오.
공조하고 있는 실내 습도는 50 ~ 60%이지만 건물 밖의 습도는 80~95%가 되는 일도 있습니다.
로점 습도는 현장의 조건에 따라 차이가 있습니다.
이 로점 습도는 고외의 풍속에 의해서도 크게 변화합니다.
결로 현상은 고외 온도와 고외 표면온도의 차이로 5deg 이내로 하면 해결 됩니다. (문 부분은 제외)

판넬 K (Kcal/㎡ · h · ℃) 조건 : 고내온도 30℃ 고외풍속 0.1m/sec.

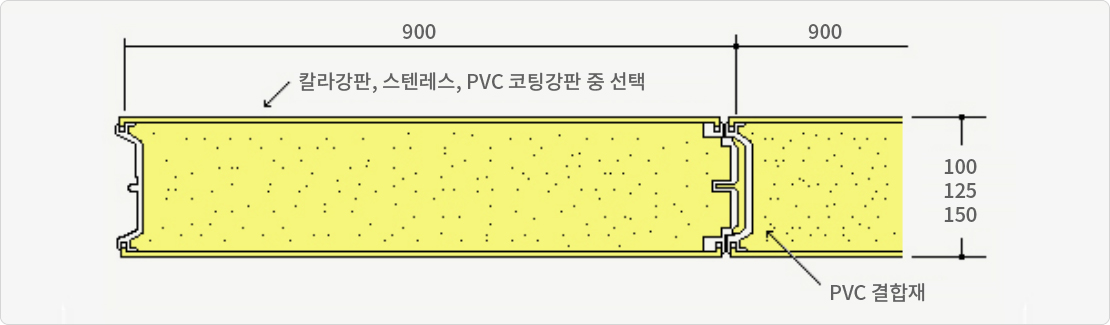

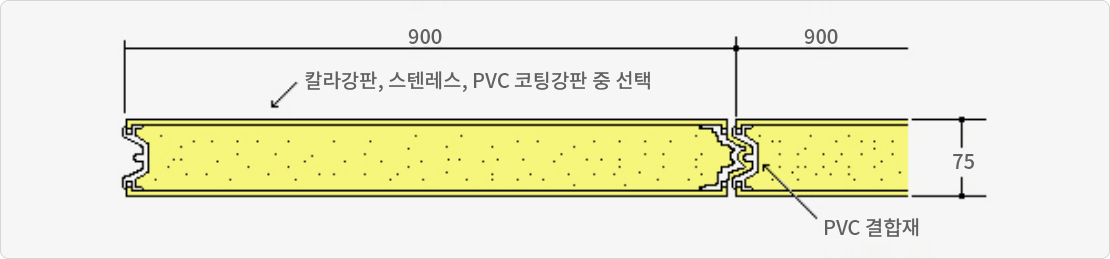

형 식	RH형(42mm)	FR형(75mm)	FS형(100mm)	FP형(125mm)
고내온도(℃)	-5	-25	-35	-45
판 넬 두 께	42	75	100	125
판 넬 中 央	0.42	0.24	0.18	0.14
판넬가장자리	0.53	0.30	0.25	0.20
엇갈린곳	0.74	0.48	0.35	0.28
1坪형 평균	0.44	0.29	0.22	0.18

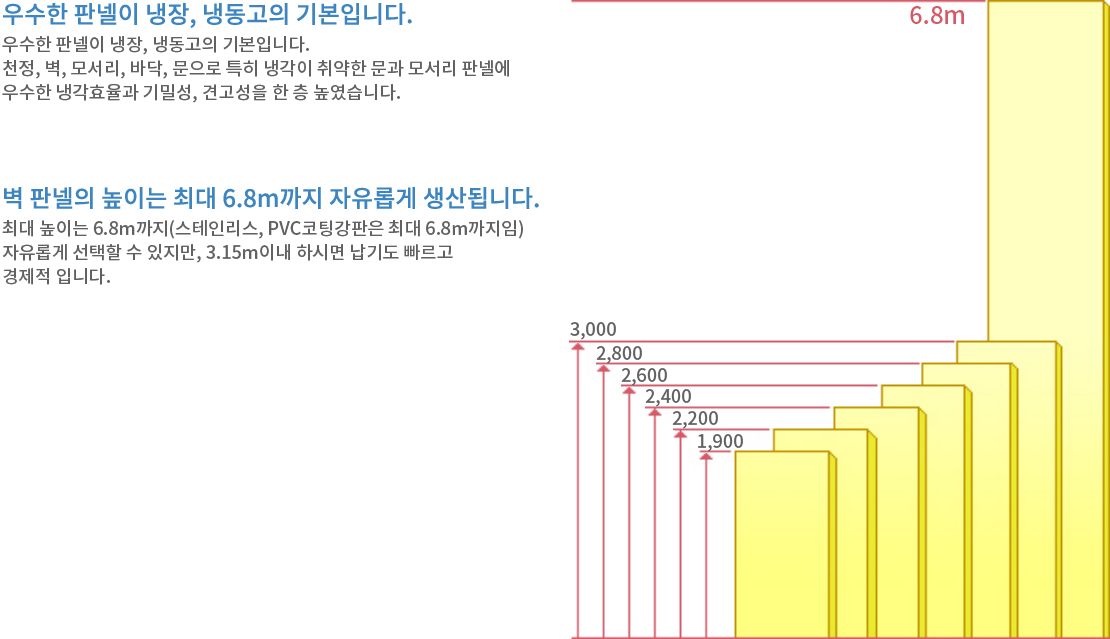

판넬의 형상

판넬의 형상

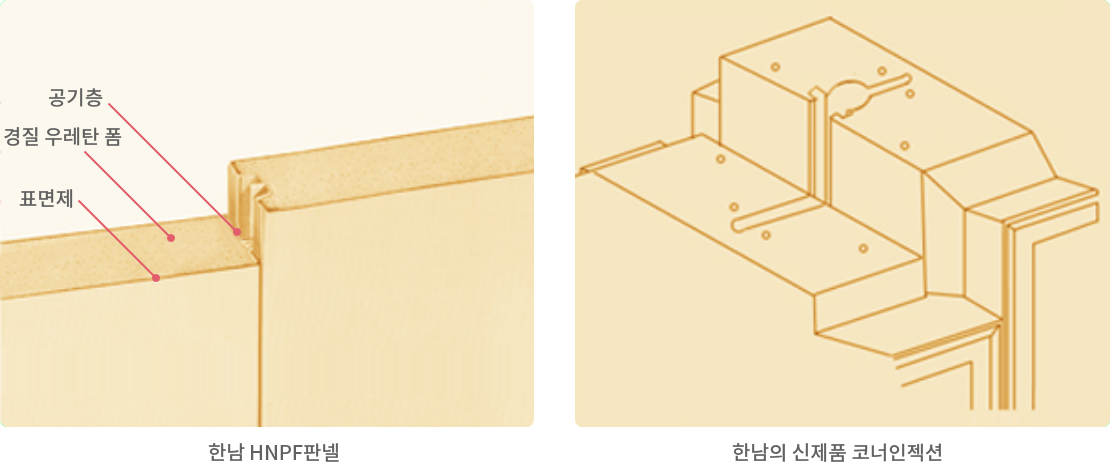

한남의PVC결함재 제품

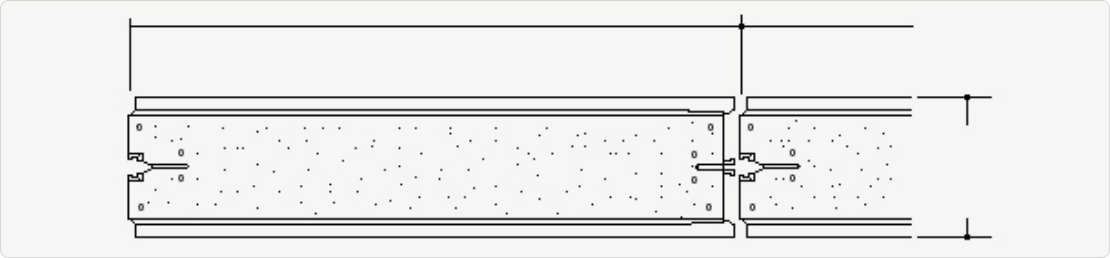

냉장용

*칼라 강판 : 미려한 색상으로 영구적인 마감한 강판
*스텐인리스 : 영구적으로 부식방지를 위한 판넬
*PVC 코팅간판 : 반사광선을 막고 표면의 질감이 부드러운 느낌을 주는 염화비닐 코팅강판
*PVC 결합제 : +,- 가 결합하여 공기층을 형성하여 완전한 단열효과를 얻을 수 있음

냉동용

방음성능과 기타

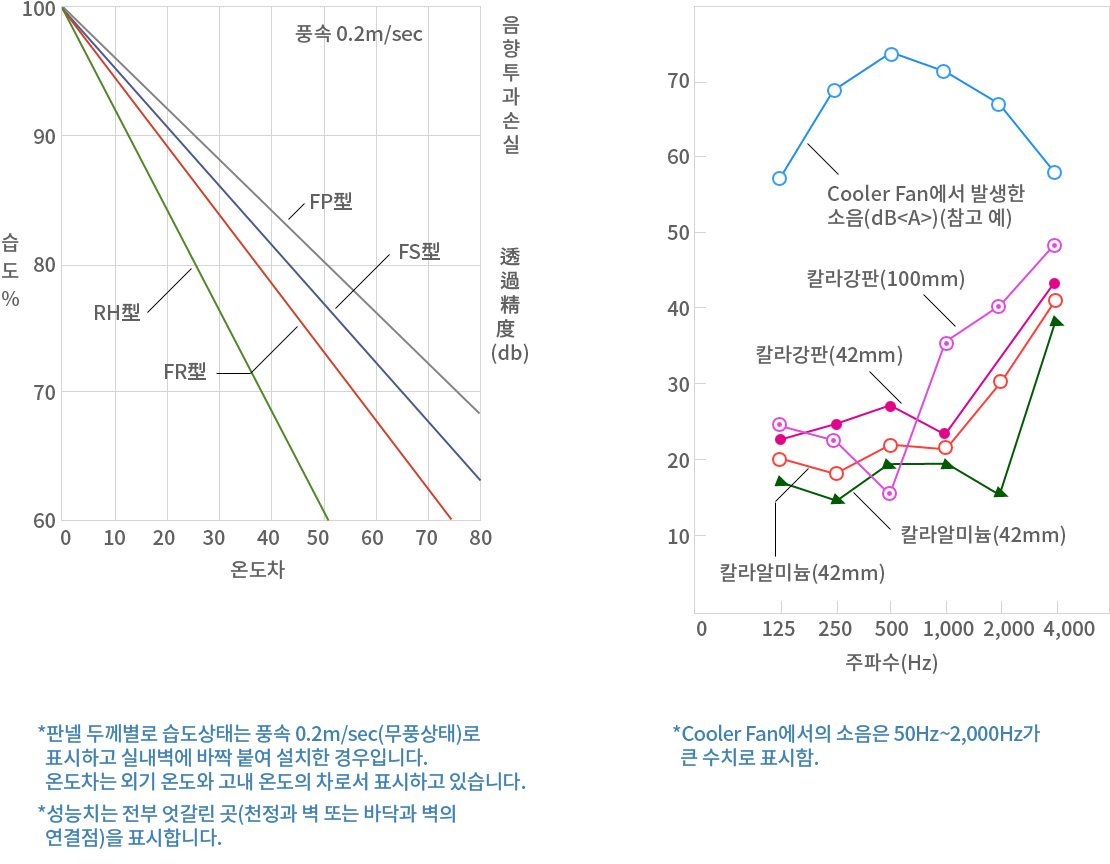

판넬의 방음성능

판넬의 방음성능

재 질	밀 도(g/㎠)	열전도율 (Kcal/㎡ · h · ℃)
경질 우레탄 폼	0.035	0.015(0.018)
스치로폼	0.03	0.032
그라스울	0.02	0.033
암 면	0.33	0.053
탄화콜크	0.12	0.033
발포콘크리이트	0.70	0.150
목 재	0.50	0.150

*우레탄 폼의 열전도율은 노후변화를 고려하고 계산시는 0.018 Kcal/㎡ · h · ℃를 적용하십시요. (공업회 기준)
